摘要

注入CO₂提高煤層氣采收率（CO₂-ECBM）是一項兼具增產與碳封存雙重效益的重要技術途徑。然而，不同煤階儲層中競爭吸附和壓力驅動機制對增產的定量貢獻仍不明確。

本研究以沁水盆地高階無煙煤和準噶爾盆地低階煙煤為研究對象，利用核磁共振（NMR）分層表征（SFG-MSCPMG）與成像（MRI）技術，在儲層條件下模擬了超臨界CO₂-ECBM過程，并結合注入氦氣對照實驗，量化了競爭吸附與壓力驅動機制對提高采收率的貢獻率，揭示了CH₄的運移動力學特征，明確了煤中的主導機制。

結果表明：

（1）競爭吸附與壓力驅動機制的貢獻率在不同煤階間差異顯著。高階煤中，競爭吸附占絕對主導，貢獻率達83.42%；低階煤中，壓力驅動機制占優勢，貢獻率為66.22%，競爭吸附貢獻率為33.78%。

（2）燜井過程中，高階煤將CH₄滯留在低滲區，導致驅替效率低且空間差異大；低階煤則表現為快速同步驅替，CH₄殘留極少，效率高。

（3）在CO₂-ECBM工程應用中，高階煤儲層應延長燜井時間，確保CO₂充分驅替CH₄，同時配合水平井布井和壓裂改造，構建高滲透通道；低階煤儲層則需要更高的CO₂注入壓力，以形成強壓力梯度，促使CH₄高效運移與采出。

研究方法

煤柱樣品

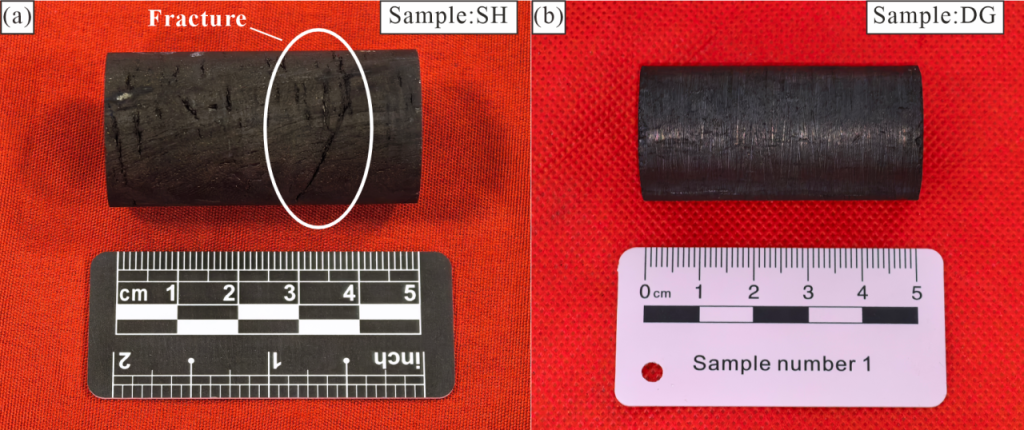

圖1 不同煤階實驗樣品

核磁共振設備

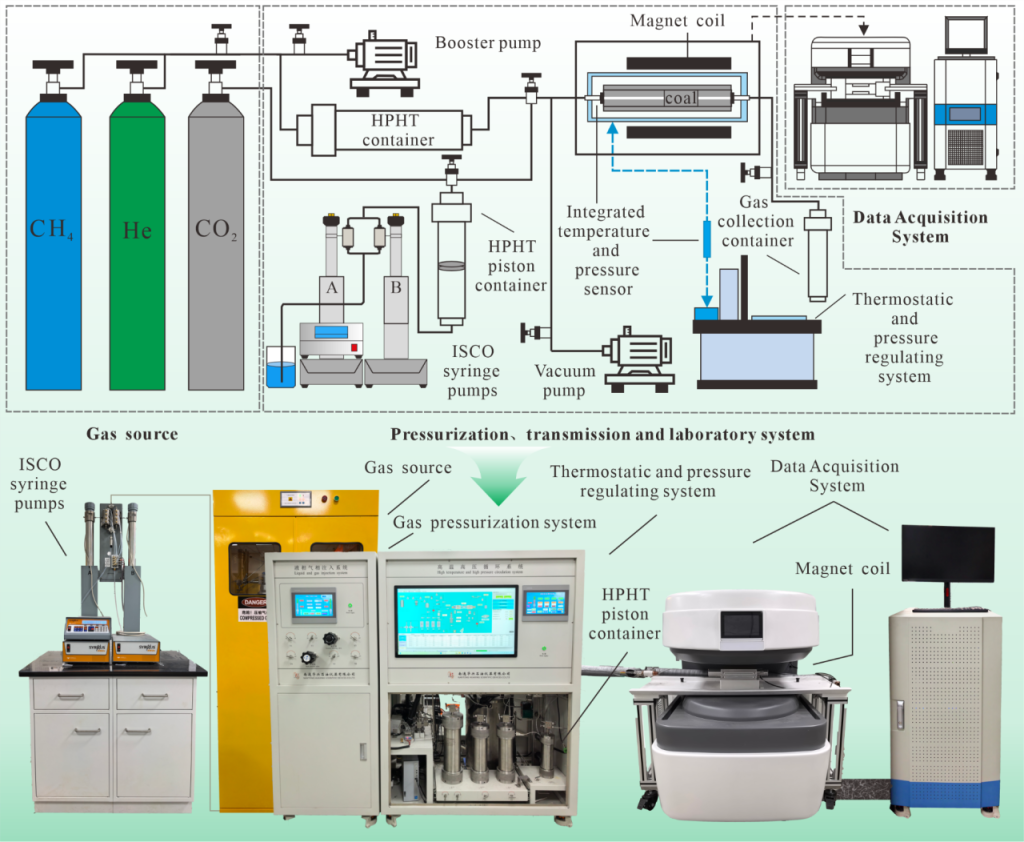

圖2 核磁共振測試平臺

實驗設計

實驗設置解吸對照、He-ECBM和超臨界CO₂-ECBM三組，煤樣CH₄飽和后注入高壓氣體，經燜井再降壓解吸，通過采收率對比量化兩種機制的權重，同時結合分層T₂譜與MRI揭示CH₄的空間運移特征。

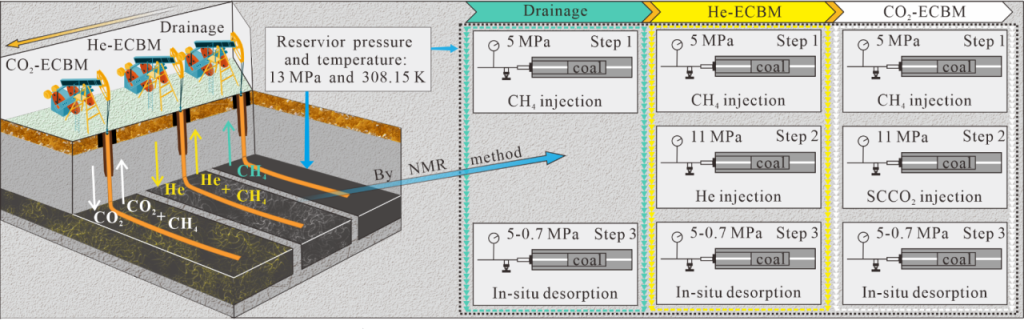

圖3 實驗流程

實驗結果

He-ECBM過程中CPMG序列測試

將非吸附性氦氣注入CH₄飽和煤樣模擬He-ECBM。

燜井中，游離CH₄先升后穩，吸附CH₄漸降。低階DG樣孔裂隙發育、吸附弱，吸附信號2h速降、9h即穩；高階SH樣微孔為主、吸附強，吸附信號呈三階段緩降（5h快降、5–48h變慢、48h后穩）。降壓解吸，DG樣初期即大量解吸，SH樣解吸主要滯后于低壓段且3–2 MPa出現解吸停滯。He-ECBM采收率SH為32.53%，DG為87.47%。該吸附信號衰減并非競爭吸附，而是氦氣稀釋致CH4分壓降低所驅動的壓力型解吸。

圖4 模擬He注入燜井過程中CPMG測試結果

圖5 模擬He注入后解吸過程中CPMG測試結果

CO₂-ECBM過程中CPMG序列測試

將超臨界CO₂注入CH₄飽和煤樣模擬CO₂-ECBM。

燜井期間，高階SH樣192h方達穩定，吸附CH₄信號降45.40%，游離信號持續增加171.60%，反映微孔中緩慢競爭置換與游離CH₄滯留；低階DG樣僅需24h，吸附信號2h內速降56.91%，游離信號先升178%后略降，顯示快速置換與裂隙高效運移。降壓解吸階段，SH樣游離CH₄于1MPa消失，采收率68.02%；DG樣游離CH₄在3 MPa前即消散，采收率達97.68%。

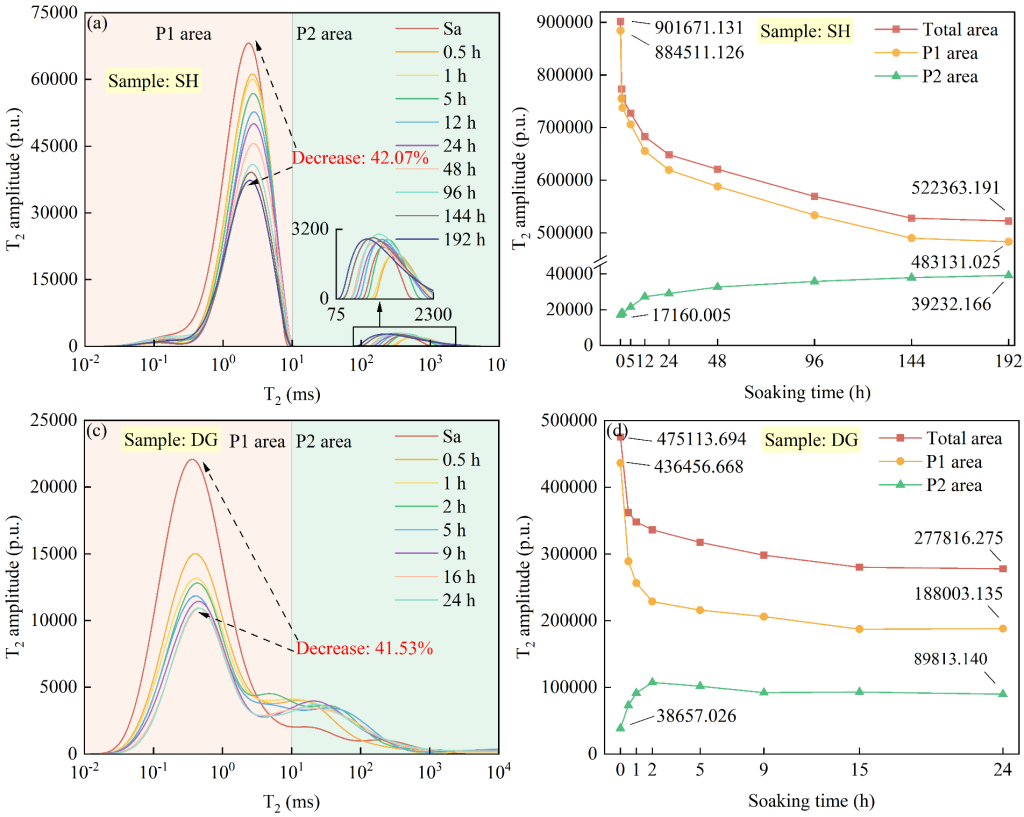

圖6 模擬CO₂注入燜井過程中CPMG測試結果

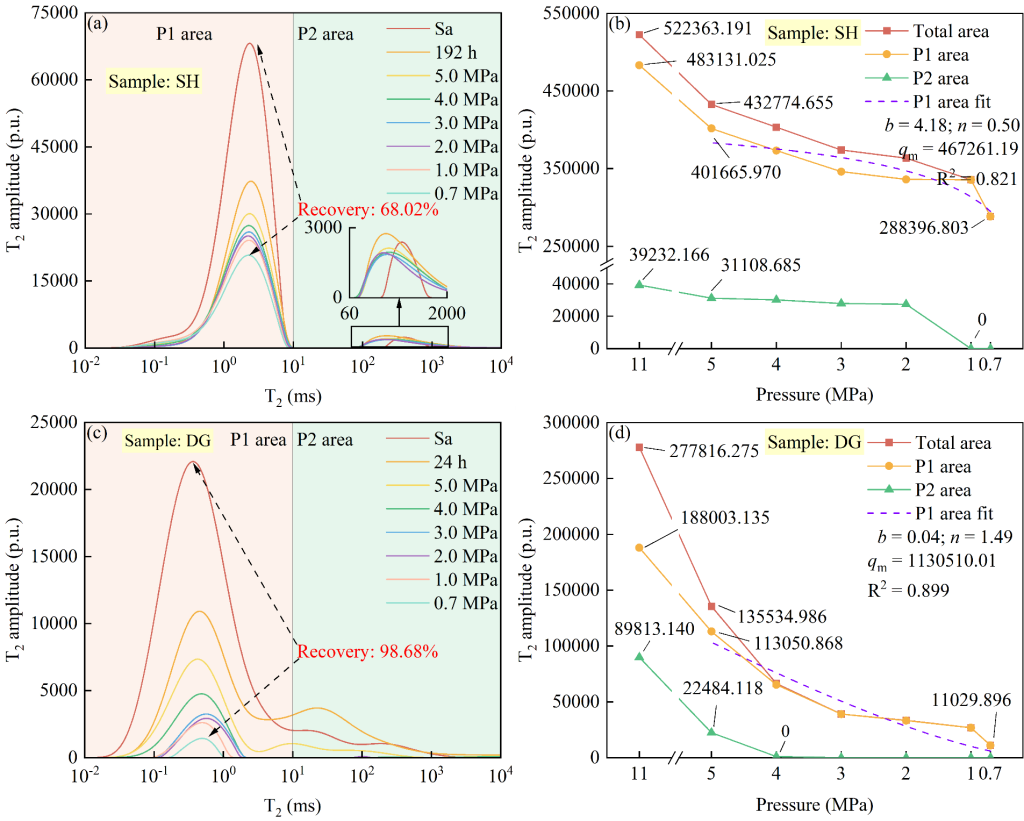

圖7 模擬CO₂注入后解吸過程中CPMG測試結果

CO₂-ECBM過程中SFG-MSCPMG序列測試

燜井過程中，SH樣品CH₄呈空間分異，可分為近端、中部和遠端三段。燜井演化三階段：早期遠端驅替顯著，近端變化極??；中期中部富集、遠端停滯回升；晚期近端緩降、中部富集達峰。降壓解吸階段，高壓區間遠端貢獻為主，中壓區間為解吸主窗口，但4~3MPa出現解吸滯后，歸因于微孔喉毛管阻力；低壓區間轉為近端主導。

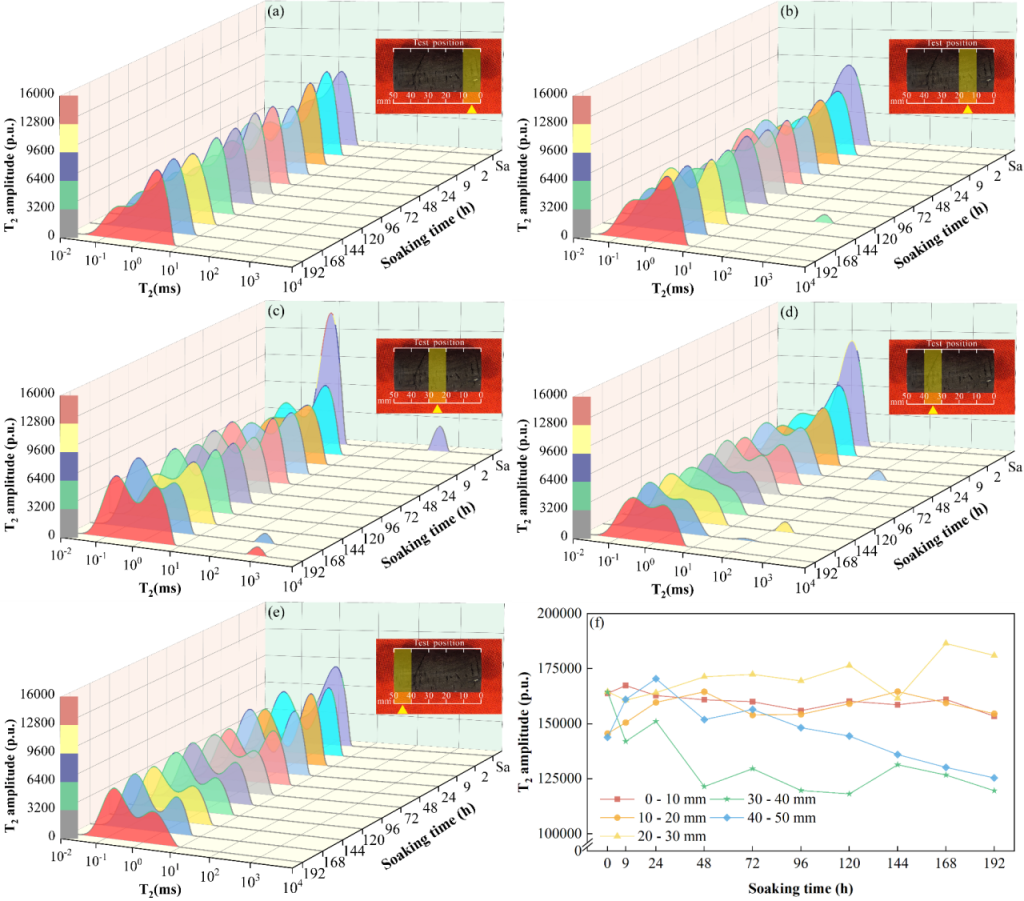

圖8 高階樣品模擬CO₂注入燜井過程中SFG-MSCPMG測試結果；

（a）-（e）分別代表煤樣不同層位CPMG測試結果

圖9 高階樣品模擬CO₂注入后解吸過程中SFG-MSCPMG測試結果；

（a）-（e）分別代表煤樣不同層位CPMG測試結果

CO₂-ECBM過程中MRI成像結果

MR偽彩色圖像與分層NMR T₂弛豫特征嚴格一致，直觀展示了超臨界CO₂-ECBM過程中甲烷的空間運移機制。

燜井9h，30~40mm段出現微弱黃色條帶低信號區，對應T₂信號下降13.63%；燜井24h，該段轉為綠色條帶低信號，表明裂隙充分發育，T₂信號再降8.06%，而0~30 mm近端段仍呈紅色高信號。中后期（120~192 h），中部20~30 mm段持續出現紅色高亮聚集，T₂信號上升7.24%，指示甲烷富集；遠端30~50 mm段變?yōu)辄S綠色，信號顯著降低。高壓解吸（11~5 MPa），MR圖像呈低值顏色，遠端信號持續下降12.66%~14.84%；低壓階段（2~0.7 MPa），近端紅色高信號區收縮，對應T₂信號下降20.67%。上述演化與分層T₂譜定量結果相互印證，揭示了甲烷空間運移與富集規律。

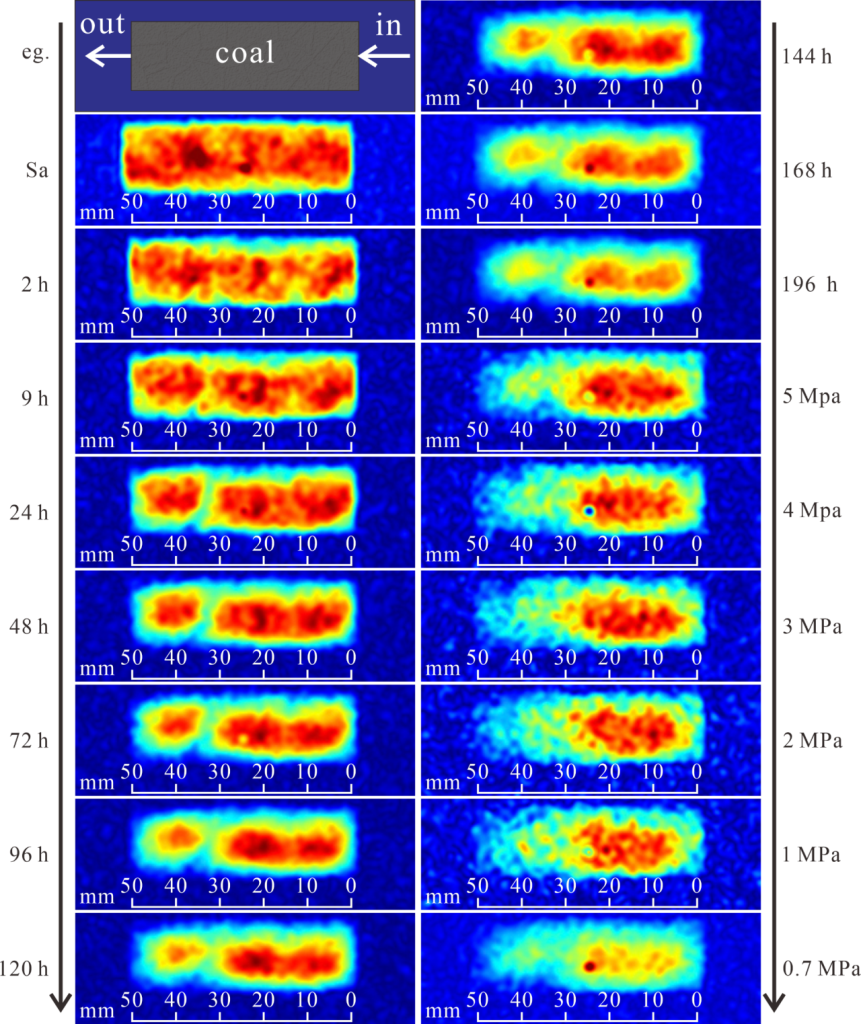

圖10 高階樣品模擬CO₂-ECBM過程中MRI成果

實驗結果分析

實驗結果表明，增采機制貢獻存在顯著的煤階差異。

在本次研究條件中，高階煤樣以競爭吸附機制主導，其貢獻率達83.42%；而低階煤樣以壓力驅動機制主導，其貢獻率為66.22%。

該差異源于煤階所控制的孔隙結構與吸附特性：高階煤具有更發育的微孔系統，比表面積大，為超臨界CO₂提供了更多吸附位點，超臨界CO₂憑借其相對CH₄更小的分子動力學直徑與更強的吸附能力使其優先占據微孔并有效置換CH₄，競爭吸附貢獻突出；低階煤則發育較豐富的中-大孔與裂隙網絡，有利于超臨界CO₂的快速滲流，同時其自身吸附能力較弱，導致競爭吸附作用相對不明顯，以驅動機制主導。

結論

1.燜井時間和CH₄采收率受煤階影響顯著。

高階無煙煤需192小時達到燜井穩定，CH₄采收率（R_r）為68.02%，較非ECBM組提高了42.61%；而低階煙煤（DG樣）僅24小時即達燜井穩定，R_r為98.68%，提高了32.37%。

2.競爭吸附與壓力驅動機制對提高采收率的貢獻在不同煤階間差異顯著。

高階煤中，競爭吸附機制對增產的貢獻率達83.42%，壓力驅動機制僅貢獻16.58%；低階煤中，壓力驅動機制占主導，貢獻率為66.22%，競爭吸附貢獻33.78%。

基于上述機制差異，建議高階煤儲層延長CO₂燜井時間以提高驅替效率，并輔以水平井和壓裂改造促進CO₂運移與CH₄驅替；低階煤儲層則應提高注入壓力以建立強壓力梯度，同時結合壓裂和支撐劑充填等措施保持儲層高滲透性，強化CH₄運移。

3.不同煤階的CH₄產出行為與空間分布差異顯著。

高階煤儲層中，CH₄易于滯留在低滲透區，導致顯著的空間非均質性和較低的產出效率；低階煤儲層中，CH₄產出呈現全域協同快速響應，殘留量少、采收率高。

對于低滲煤儲層，建議在實施CO₂-ECBM前進行合理的壓裂改造，特別注意控制裂縫強度以避免氣竄，同時采用水平井構建連續穩定的主滲流通道，從而提升CH₄整體采收率、縮短燜井時間、提高經濟效益，并增加CO₂在儲層中的波及與封存效率，實現增產與碳封存的協同優化。

推薦設備

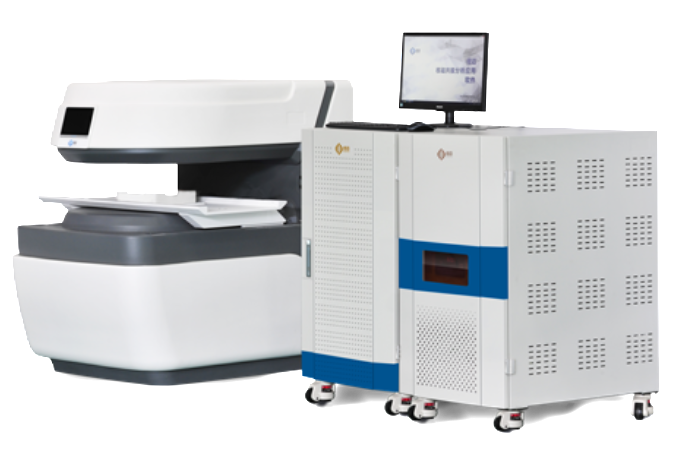

大口徑核磁共振成像分析儀

如對以上感興趣，請聯系：18516712219

參考文獻：

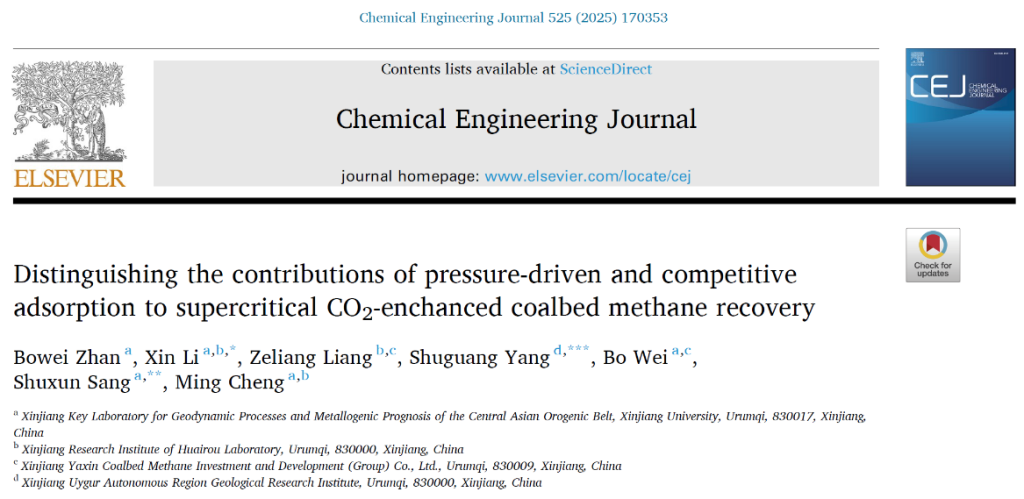

Zhan B W, Li X, Liang Z L, et al. Distinguishing the contributions of pressure-driven and competitive adsorption to supercritical CO2-enchanced coalbed methane recovery[J]. Chemical Engineering Journal, 2025, 525：170353.
