案例一：巖心孔隙度準確性測試

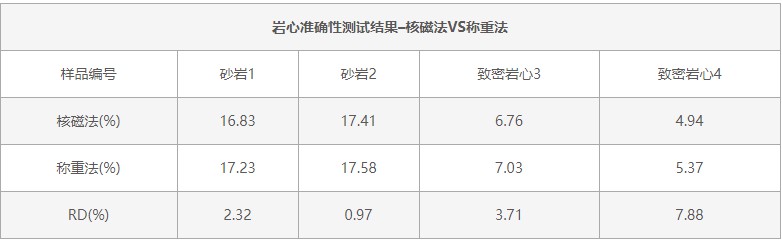

　　表1 巖心孔隙度準確性測試

案列二：孔隙結構分布對比（頁巖vs砂巖）

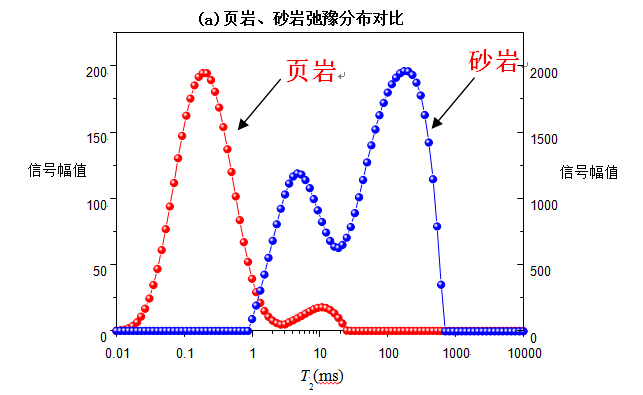

圖1.常規巖心與頁巖T2分布圖對比

頁巖與砂巖的弛豫時間分布圖有很大差異，頁巖專用低場核磁設備可以檢測到納米級孔隙信號。
　　

　　案例三：不同TE下頁巖T2分布圖對比

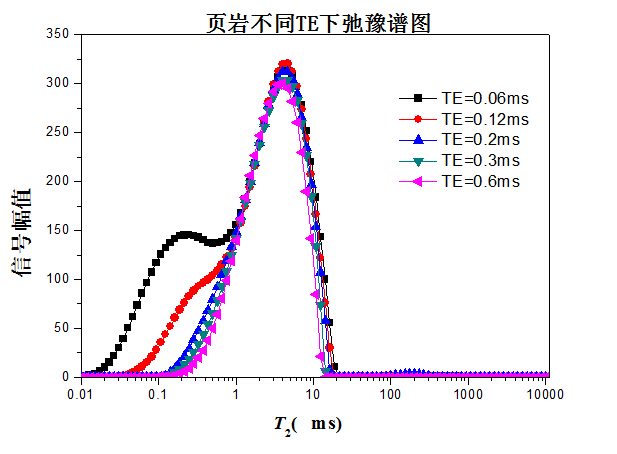

圖2.不同TE下頁巖T2分布圖對比

使用儀器：
核磁共振頁巖分析儀MicroMR12-025V
